大容量送水システムの紹介

最終更新日
2011年2月10日

大容量ポンプ車大容量送水システムの活用

　市街地の消防署にあっては、延焼火災による水源不足が懸念される場合、早期に大容量送水システムによる海水等の中継送水体系を確立し、水源を確保する。（「震災消防計画」抜粋）


☆　大容量送水システムの概要

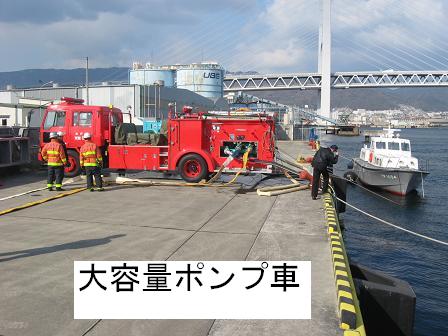

１　大容量ポンプ車（神消東灘１００）
Ａ１級ポンプ（放水量毎分２８００L以上）・２０００L水タンクを搭載したもので、水中ポンプ・クレーン・発電機を積載。
落差５ｍまで吸水可能。

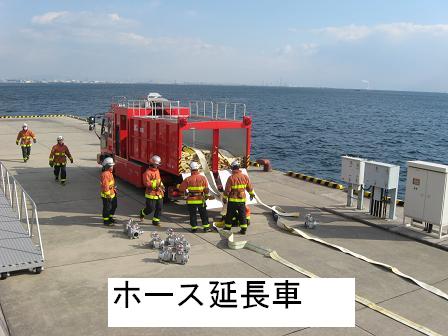

ホース延長車２　ホース延長車　（神消東灘１２０）
　　微速走行しながらホースの延長、回収ができます。
　　道路上に直径１００ｍｍホースを延長し、緊急の消火栓をつくり、火災に対応します。

　　　　ホース積載コンテナ・・・2台（１００ミリホース90本×2台）

　　　 　　コンテナ1台につき　　２線延長（９００メートル）
　　　　　　　　　　　　　　　　　　　１線延長（１８００メートル）

　　　　資機材積載コンテナ・・・1台

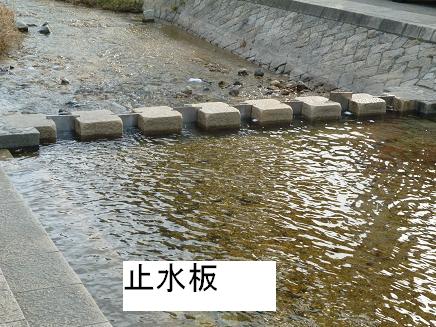

止水板☆　水源

　　海水
　　　１　深江南町4丁目岸壁・深江浜町（中央卸売市場東部市場北側岸壁）
　　　２　青木1丁目（サンシャインワーフ南側岸壁）
　　　３　魚崎南町４・５丁目岸壁
　　　４　魚崎西町1丁目・住吉南町1丁目岸壁
　　　５　住吉南町4丁目（御影大橋から）
　　　６　御影本町3・5丁目岸壁
　　　７　御影石町1丁目南側岸壁・石屋川河口
　　　８　六甲アイランド外周岸壁

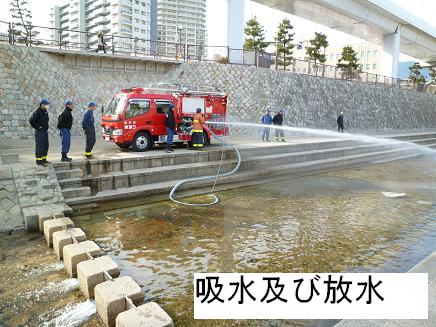

踏み石に止水板を入れて、吸水及び放水　　河川・池

　　　１　住吉川（白鶴堰堤以南）「踏み石に止水板を入れて、水深を確保」
　　　２　深田池
　　　３　宝島池
　　　４　要玄寺川・高橋川（白鳳橋以南）
